螺 丝 精 修 机



使用说明书

第1.0版

 仲精機株式会社

１．    规格

外形尺寸・・・・・・・・・・・・长295×宽198.5×高422.5

重量・・・・・・・・・・・・・12kg

钻夹头夹持范围・・・・・0.5～10mm

【电机式样・特性】（使用ORIENTAL MOTOR社的电机）

速控电机・・PSH540-401P（ORIENTAL MOTOR）

减速机（减速比6）・・・・ 5GN-6K　　　（ORIENTAL MOTOR）

最大功率・・・・・・・・・・・40W

电压／电频／电流／消耗电量・・単相100V／50Hz／1A／90W

単相100V／60Hz／1A／90W

电源输入电压・・・・・・・・・単相100V

电源输入电频・・・・・・・・・50／60Hz

速度控制范围・・・・・・・・・50Hz：15－233r／min

　　　　　　　　　　　　　　　60Hz：15－250r／min

扭矩（电机轴）・・・・・・・・ 0.50－0.99N・m

旋转速度设定方法・・・・・・・电机后部SPEED CONTROL 开关

防止过热保护装置・・・・・・・热度感应

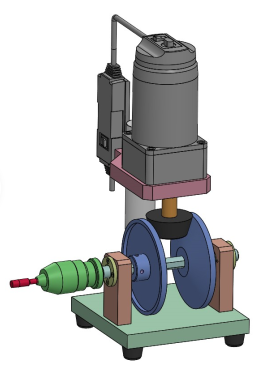

２．　构造・操作说明

　　　插入100V电源。

　　　用钻夹头夹住丝锥。

　　　打开机头后部的电源ON／OFF按钮来启动机器。

　　　把需要修整的部分往里按，胶皮电机圆盘和轴圆盘（左）接触，丝锥正转插入。丝锥贯通后，把工件往前一拉轴圆盘（右）接触胶皮电机圆盘，丝锥逆转，然后拔出。

　　　〈　注意　〉

　　　修整丝锥时负荷过高的话会导致轴圆盘停止转动，电机不旋转的状态。　　　以外电机在不知道什么原因引起的温度过高时，热度感应会被启动，电机会停止转动。（电机的温度下降后会自动再开始转动，检测时一定要把电源关上后再进行检测。）

３．    维护・使用环境

在接触可燃性燃气・腐食性燃气・化学药品・海水・水・水蒸気・焊接等能接触到的地方请不要使用。

轴承・胶皮圆盘是消耗品，轴不旋转时，胶皮圆盘的压力下降或者感觉到异常时请及时更换。

旋转部・摩擦部等防止夹手适用的安全罩等需要准备一下。

要是有不清楚的地方请联系仲精機株式会社。

以上

図面

　　　(1)　外形図　 541013A－01  　　　　　　　　　　　　　

安全上的注意事项

在这里提示的注意・警告是为了安全正确使用本产品的工作人员和周围的人员带来不必要的危害，把设备的损坏防范于未然所必须遵守的事项。都是安全方面的重要内容，国际标准（ISO）、日本工业标准（JIS）、其他的安全法规（劳动安全卫生法等）请严格遵守。

请熟读说明书并理解透彻方可使用。为了方便使用也请好好保管。

注意

警告   记载了因操作不当引发的事故，预测人员可能会有受伤的危险，和物品可能遭到损坏等内容。 　　　　　　　　　　   记载了因操作不当引发的事故时，预想人员死亡或者重伤的可能性等内容。

警告

①  本产品的适用性的决定权在组织的设计者身上，由此判断产品的适用性。

本产品因使用用途尤为广泛，请在使用前确认和组织的适用性。也请公司的设计者按照需要分析并测试后再做决定。

这个组织的性能，安全性的保证的责任由决定适合组织的抉择者来承担。

用途的内容考虑好，机器故障的可能性也考虑到组织构成里面。

②  本产品应由有充分经验和知识的人员来操作。

本产品如有操作不当会引发安全性方面的问题。

机器・装置的组装，操作，日常维护等由有充分知识和经验的人员来操作。

在进行现有的组织里增加时，加安全罩的设置等，对于作业者或者第三方可能触碰到的范围里，不要让手触碰到时刻注意和警觉。

请不要给本产品随便进行改造。

修理时，补修用的零部件必须是公司指定的零部件。

机器不再能使用或者不在需要时，请按照产业废弃物进行正确的废弃处理。

③  在确认安全之前、机器・装置的处理，机器的拆卸是绝对不能进行的。

１.  机器・装置的检查，整备等需要在被驱动物体下落防止处理和防止暴走处理的设置有没有实施确认之后进行。

２.  往下取产品时，因是异常处理可能会进入行程中的区域，在进入此区域之前应该确认好以上记载的安全措施有没有做好，把能量源头设备的电源，空压机等设备的电源切断等，保护好设备的安全的同时，理解并参照使用机器的注意事项再进行操作。

３.  机器・装置在启动时，预期外的操控・错误的操控发生时也能做出相应的对策和处理。

４.  空气系统部分的拆卸・部品交换等作业的操作时，要提前把本产品内部的残留压力先解放。

５.  保守定检等没有办法必须进入本产品的行程区域内，并要同时进行做业时，请务必要提前做好异常时可以马上停止运转的装置。（配置监视人，在发生异常时可以马上切断动力源等。）

６.  日常检查和定期检查一定要实施，在做业前一定要确认关联的机器有没有异常显示。要是发现异常一定要马上进行维修和其他所需要的措施。

④  如果在以下的条件或者环境使用时，请对安全对策进行特殊对应和考量。

１.  在指定以外的条件，环境或者屋外在日光能直射到的地方使用。

２.  预计有可能给人和财产带来很大影响，尤其是为了维护安全方面要求的用途时使用。

注意

本公司的产品是以制造业为目的为了和平利用向客户提供。

如是制造业以外的客户需要购买使用时，可以和本公司商谈按照客户的需求来改变机器的样式进行交易。

如有不明的问题，请联系和贵公司最近的营业点。

联系地址电话

仲精機株式会社

日本·本社／大阪営業所　〒571-0011

大阪府守口市金田町1-2-17

　　　　　　　　　Tel : 06-6901-1875  FAX : 06-6905-8241

　　　　　　　　　E-mail : honsha@nakaseiki.co.jp

中国·威海／営業所　〒264300

山东威海高区天津路198号

　　　　　　　　　Tel : 0631-5660800  FAX : 0631-5660808

　　　　　　　　　　E-mail : sales@lianqiaonaka.net
